1、工作原理

  如圖A所示是交流發電機的工作原理圖。發電機的三相定子繞組按一定規律分布在發電機的定子槽中，彼此相差120°電角度，且匝數相等。三相繞組的首端分別接在整流器上，其末端連在一起，呈星形連接。

  當轉子磁場繞組接通直流電時，產生了磁場，使轉子軸上的兩塊爪形磁極被磁化。當轉子旋轉時，形成旋轉磁場，磁力線被定子繞組切割。根據電磁感應原理，勢必在定子三相繞組中產生頻率相同、振幅相等、相位互差120°的正弦交流電動勢。每相繞組的電動勢的有效值E與轉子轉速n以及磁極磁通中成正比，即：E=C_en?

式中：E——每相繞組中電動勢的有效值（V）；

    C——電機結構常數；

    n——轉子轉速（r/min）；

    ?——每極磁通（Wb）

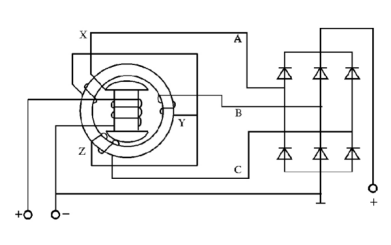

圖A 硅整流發電機工作原理

2、充電過程

  當充電發電機被柴油發電機組的發動機帶動時，發電機跟隨旋轉，這時便有電壓和電流輸出，使蓄電池充電。柴油發電機組起動期間，充電機電壓小于蓄電池電壓時，整流二極管截止，充電機不能對外輸出，由蓄電池供給磁場電流。路徑為：蓄電池正極→點火開關SW→磁場繞組調節器→搭鐵→蓄電池負極。

說明：發電機的旋轉方向?yàn)轫槙r(shí)針?lè)较颍л唽?duì)準自已。正極搭鐵。

3、搭鐵形式

  ① 內搭鐵型交流發電機

    如圖B（a）所示，發電機磁場繞組的一端與發電機殼體連接的交流發電機。

  ② 外搭鐵型交流發電機

    如圖B（b）所示，發電機磁場繞組的一端經點火開關接電源，另一端經調節器后搭鐵的交流發電機。

圖B 發電機搭鐵形式
